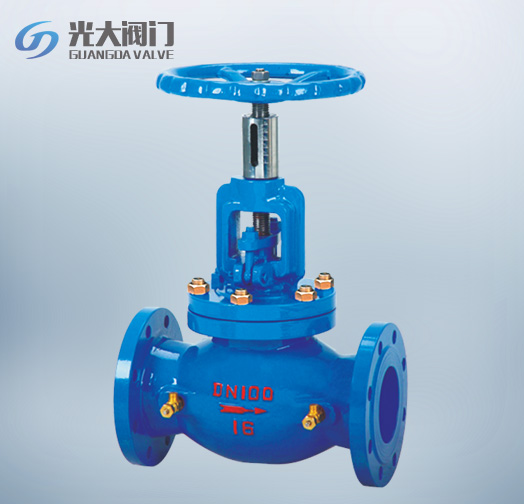

手動流量平衡閥
手動流量平衡閥
產(chǎn)品型號：KPF
公稱通徑：DN15~600mm
公稱壓力：PN1.6MPa
適用溫度：≤100℃
主要材質(zhì)：灰鑄鐵、球鐵、不銹鋼
法蘭標準：GB/T17241.6GB/T9113
試驗標準：GB/T13927API598
公稱通徑：DN15~600mm
公稱壓力：PN1.6MPa
適用溫度：≤100℃
主要材質(zhì)：灰鑄鐵、球鐵、不銹鋼
法蘭標準：GB/T17241.6GB/T9113
試驗標準：GB/T13927API598
分享到：
手動流量平衡閥主要零部件材料
| 零件名稱 | 閥體、閥蓋、閥瓣、填料壓套 | 閥桿密封圈 | 閥桿螺母 | 墊圈 | 填料 |
| 材料 | 灰鑄鐵、球鐵 | 不銹鋼 | 鑄銅 | 橡膠石棉板 | 膨脹石墨 |
手動流量平衡閥主要外形連接尺寸
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 | 600 |
| L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 495 | 622 | 698 | 787 | 914 | 978 | 1295 |
| H | 150 | 160 | 182 | 192 | 250 | 264 | 380 | 413 | 446 | 540 | 623 | 687 | 782 | 914 | 968 | 1037 | 1440 | 1790 |
| H1 | 160 | 170 | 197 | 207 | 270 | 284 | 410 | 448 | 506 | 595 | 688 | 762 | 867 | 1009 | 1073 | 1152 | 1440 | 1790 |
| Do | 80 | 180 | 80 | 90 | 100 | 120 | 200 | 200 | 240 | 240 | 360 | 400 | 500 | 500 | 680 | 680 |
